术业有专攻——记四川天阀阀门有限公司顺利完成大唐金平国能金河四级水电站1、2号球阀及其控制柜改造项目

时间:2023-04-24   点击:2610

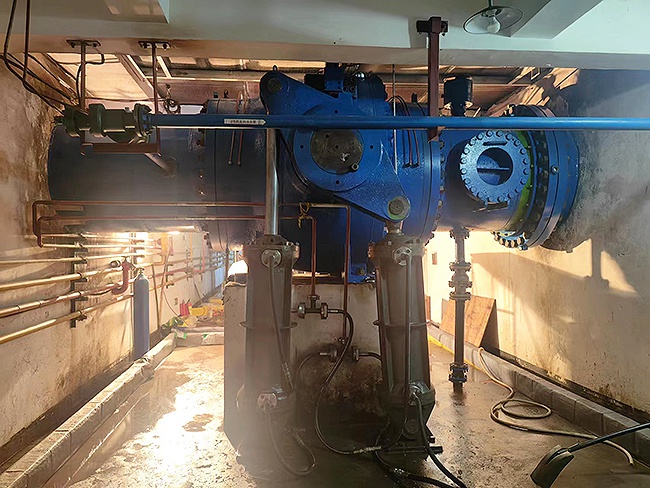

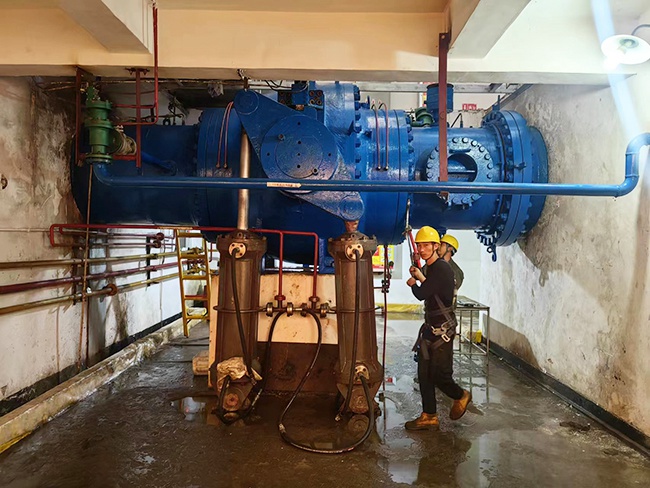

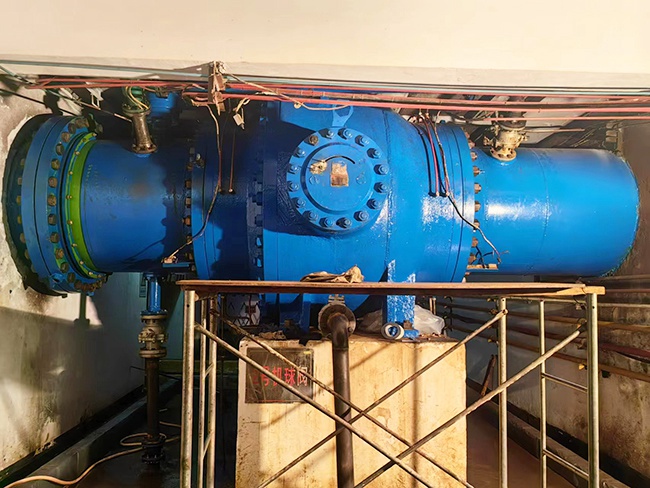

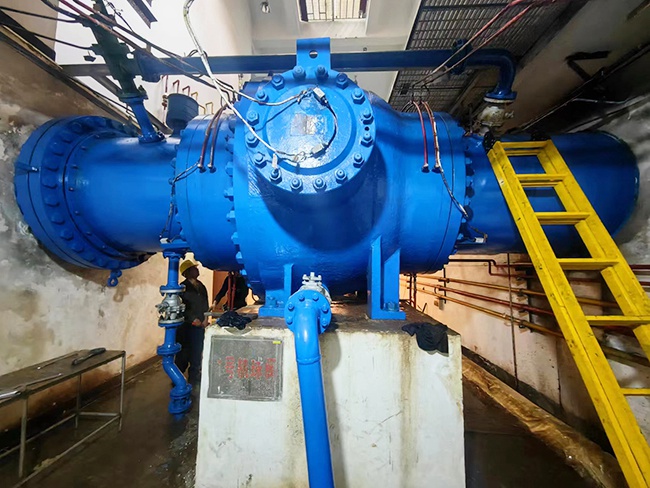

       金河四级水电站位于云南省红河州金平县金平河上,电站距金平县城约18.9km。电站采用引水式开发,装机容量2*15MW,水轮发电机立轴布置,采用冲击式机组,水轮机型号CJA237-165/4*16,运行水头315米,2006年11月投产发电。电站1、2号球阀均选用重庆水轮机厂有限责任公司提供的双摇摆式液动水电球阀,型号为QF400-WY-120,公称通径1200mm,操作压力4.0Mpa,球阀正常开启、关闭时间≥60S,单个接力器用油量约340L,止水环开启、关闭时间≥3S,止水环行程5mm,操作介质为透平油。带外旁通管、排污管,单个阀门重约26.93吨,2006年投产。因运行时间较长,球阀密封不严,出现漏水、透油现象。改造项目要求:

       (1)2台套球阀现场维修,更换密封环、止水环及其反馈装置、检修止水环机械锁定,阀体内部气蚀、磨损缺陷修复,更换阀体内部全部密封件、易损件。针对止水环油窜水隐患问题进行设计改造。

       (2)2台套接力器解体检修,缸体、活塞检查、消缺,更换全部密封件,更换接力器配油液压软管,软管要求采用4层钢丝网,装复后进行耐压试验;更换供油管路阀门、接头密封。

       (3)2台套空气阀、液压锁定分解检修,更换密封件、易损件。

       (4)以上(1)(2)(3)要求的密封件应采用当前行业内优质品牌和高新材料,保证其耐油耐水、耐腐蚀、抗塑性变形能力强的产品;负责处理分解检修发现的各类问题。

       (5)更换旁通管路、旁通液压阀、旁通手动球阀、反喷管液压阀和手动截止阀、球阀排污管及其阀门、伸缩节放空管及其阀门。以上材料由采购人提供。

       (6)2台套球阀控制柜及柜内设备,控制柜采用机电合柜布置,上层布置电气控制设备,下层布置机械液压设备。

       (7)2台套球阀控制的电液转换单元,包括主配压阀和球阀、检修止水环、工作止水环、旁通阀液压控制设备。

       (8)2台套球阀改造所需的自动化元件、设备,以及油管路、阀门、表计等。

       (9)2台套球阀及其控制柜改造所需的备品备件。

       (10)2台套球阀及改造设计范围的全部金属设备防腐处理。

       (11)2台套球阀及其控制柜改造涉及的设计、现场技术服务、设备拆装、调试、试验、试运等。

澳门霸王网

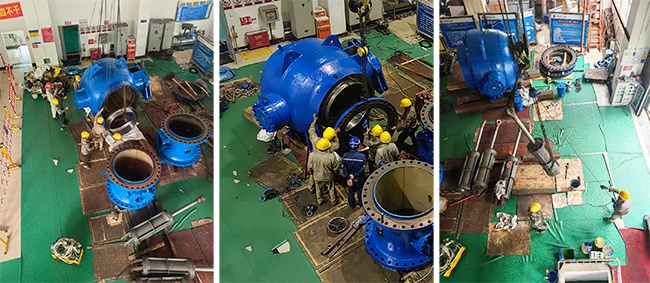

       大唐金平国能公司2023年1月通过网上招标评比,确定四川天阀阀门有限公司为中标人。天阀公司立即组织公司技术人员分析项目内容,该项目最大难处在于现场更换密封件。而业主方提供的图纸没有球阀密封件的相关尺寸!天阀公司总工程师陈总带队到现场对球阀外形测量,在没有停水停机情况下,凭借丰富经验,推算出球阀前后密封件尺寸,并制图后交给加工车间制作。最终在合同约定时间圆满完成现场更换并全部调试合格,受到了大唐金平国能公司的一致赞赏!
